【自定义三维组件】Sketchup导出glb文件

我是社区第1117647位番薯,欢迎点我头像关注我哦~

名称

下载地址

skp_gltf export 插件

图压(图片批量压缩工具)

https://tuya.xinxiao.tech/




文件导出

使用官方导出插件进行导出

1、找到sketchup官网下载后缀为rbz的插件,链接如下:

https://extensions.sketchup.com/extension/6caab93c-aa62-4637-be26-5d09ed7af997/0?login=true



2、打开sketchup,点击标题栏的 扩展程序- 扩展程序管理器 安装扩展程序 ,在弹出的窗口中找到插件文件并打开



3、点击标题栏的扩展程序,找到 skp glft exporter,点击 Export Binary gltf 2.0(.glb) ,并在弹出的窗口点  是 ,即可开始导出

(无需选中物体再导出,会自动导出所有可见的物体)



轻量化(可选)

当文件导出到产品中出现卡顿,加载慢等问题,需要对模型进行轻量化

产品性能上主要需要减少模型中物体的数量

文件大小上主要需要去压缩文件中贴图的大小

注意:上述的导出方式中,导出时所有物体会自动合并成一个物体,故而不会有模型数量过大的问题



优化贴图大小(使用图压批量压缩)

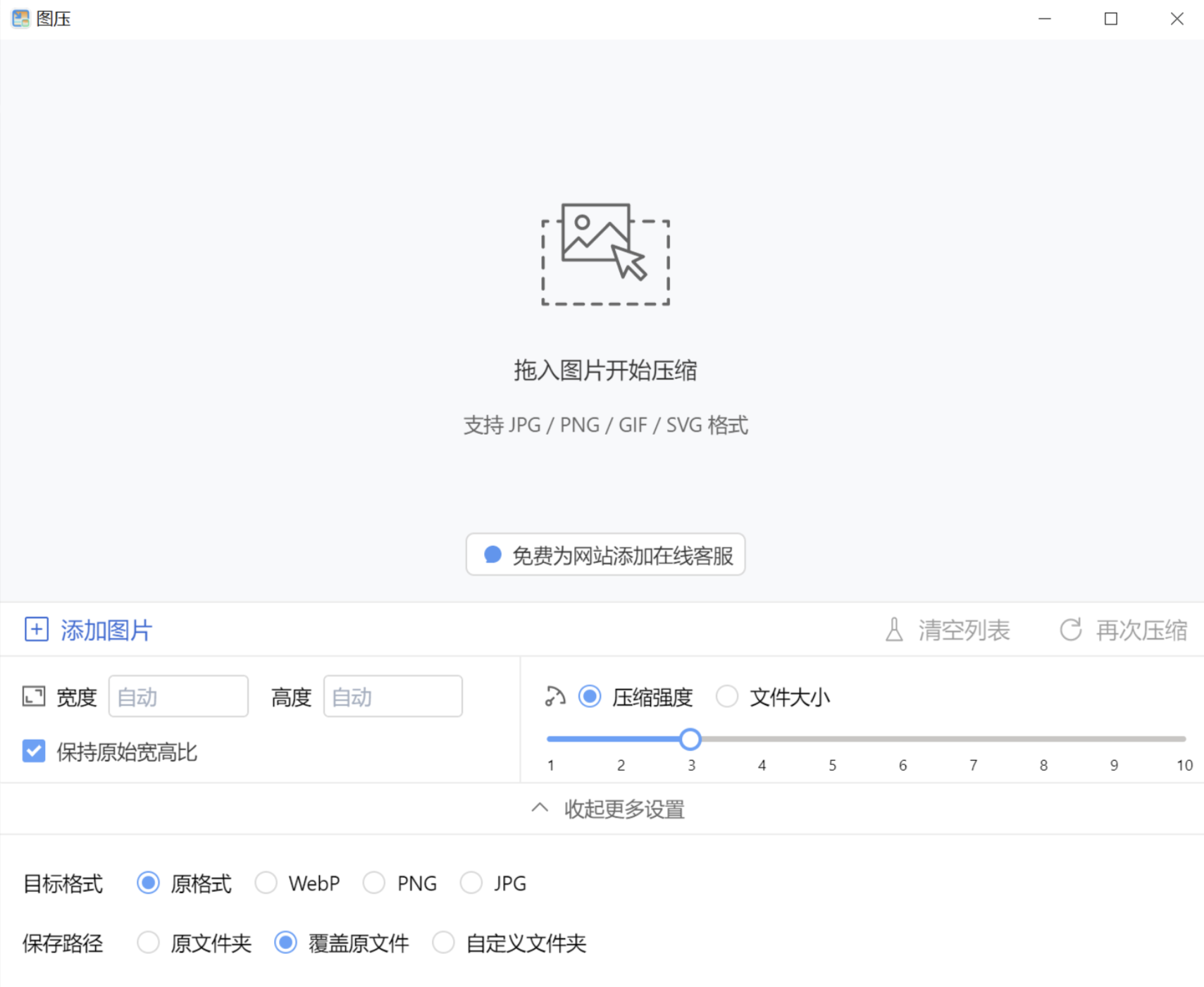

1、从顶部链接下载对应系统版本的图压工具,下载后并安装,安装完成后会自动打开如下图界面

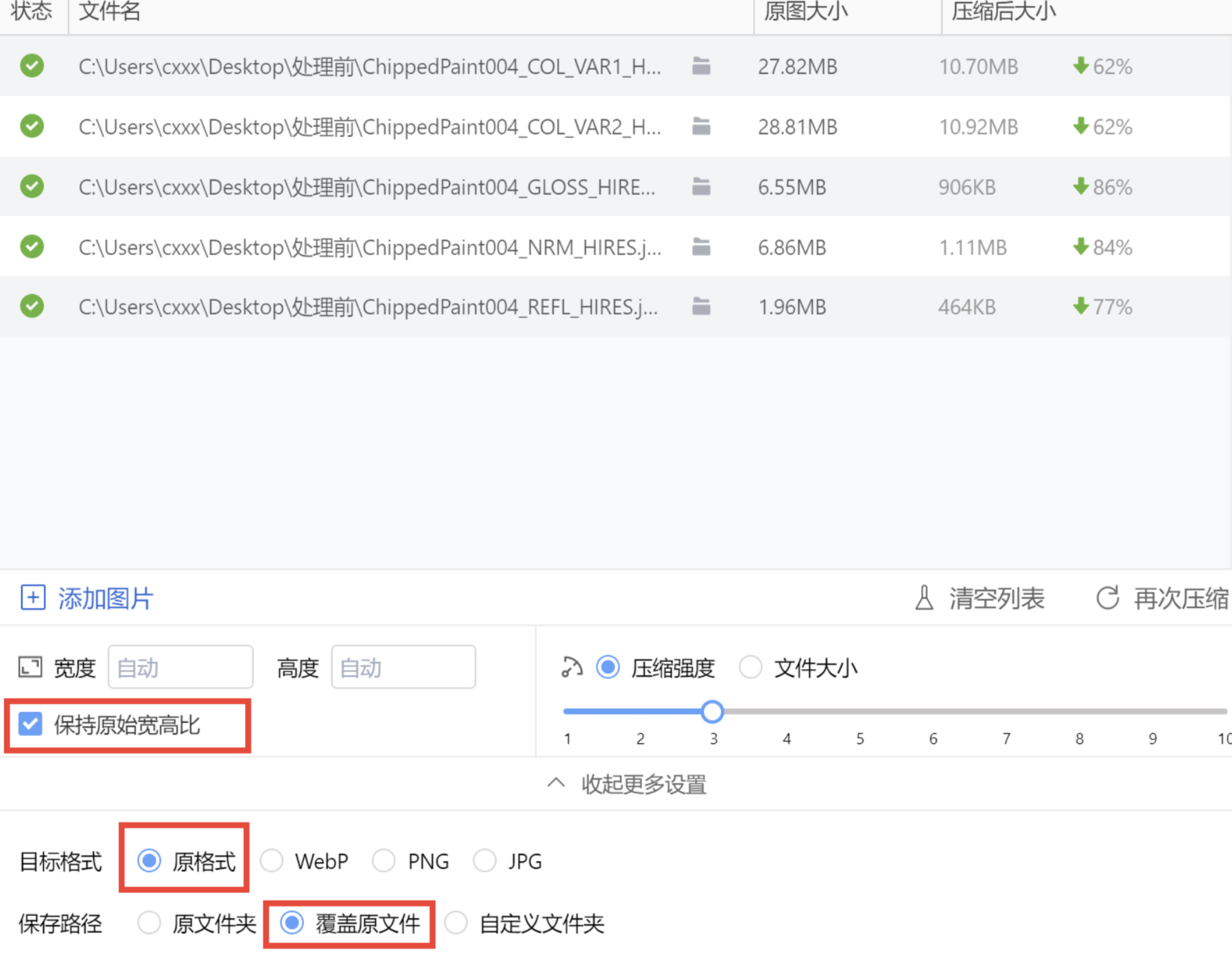

2、先进行参数设置,建议选择使用图上设置(为使压缩后能不影响贴图使用,建议设置为图片原宽高比,目标格式设置为原格式,保存覆盖到源文件),按照所需要的压缩等级来调整数值

最后将图片拖进界面上方区域,则会自动完成压缩保存,即可完成优化贴图



效果比较

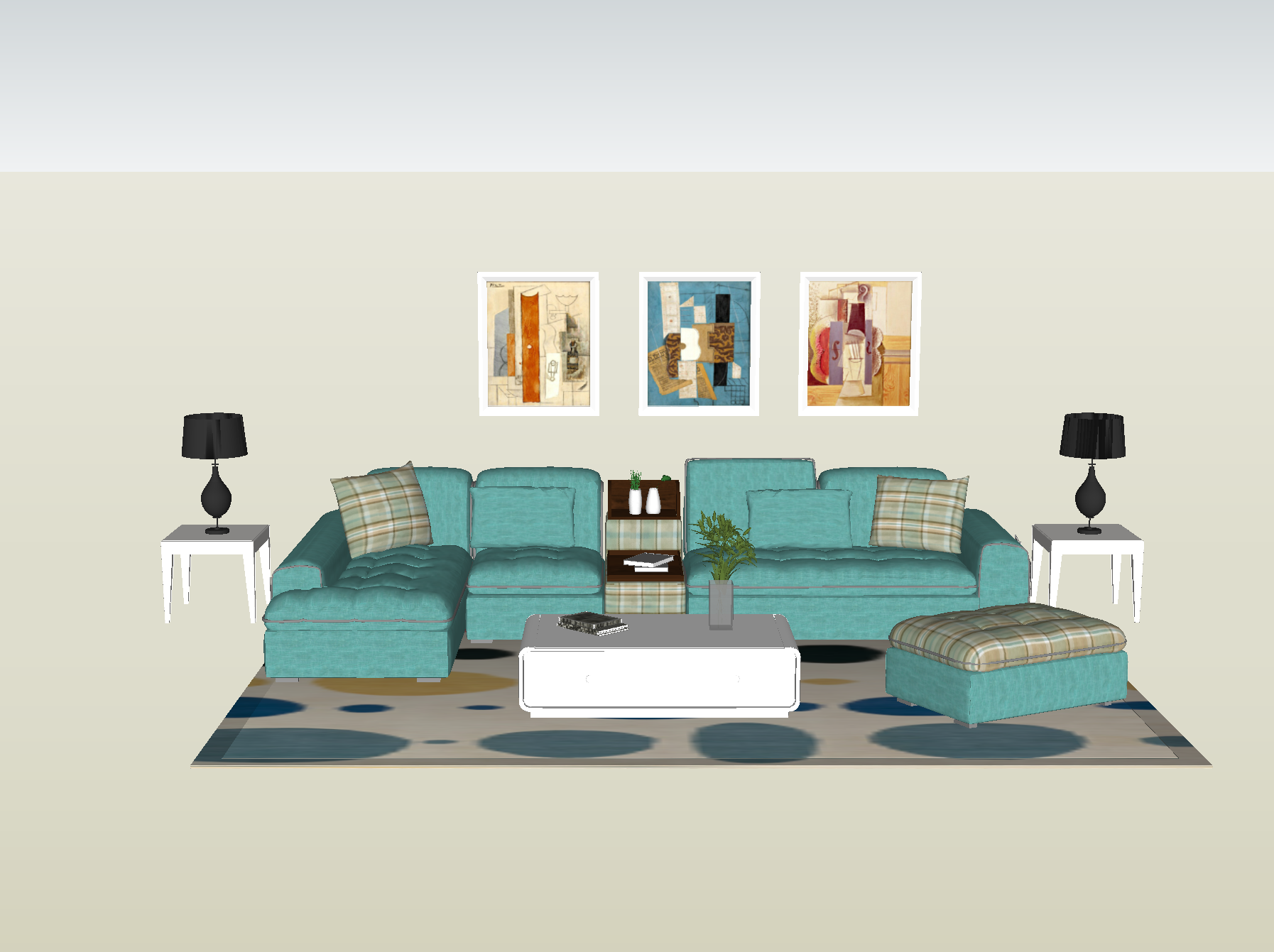

原模型效果

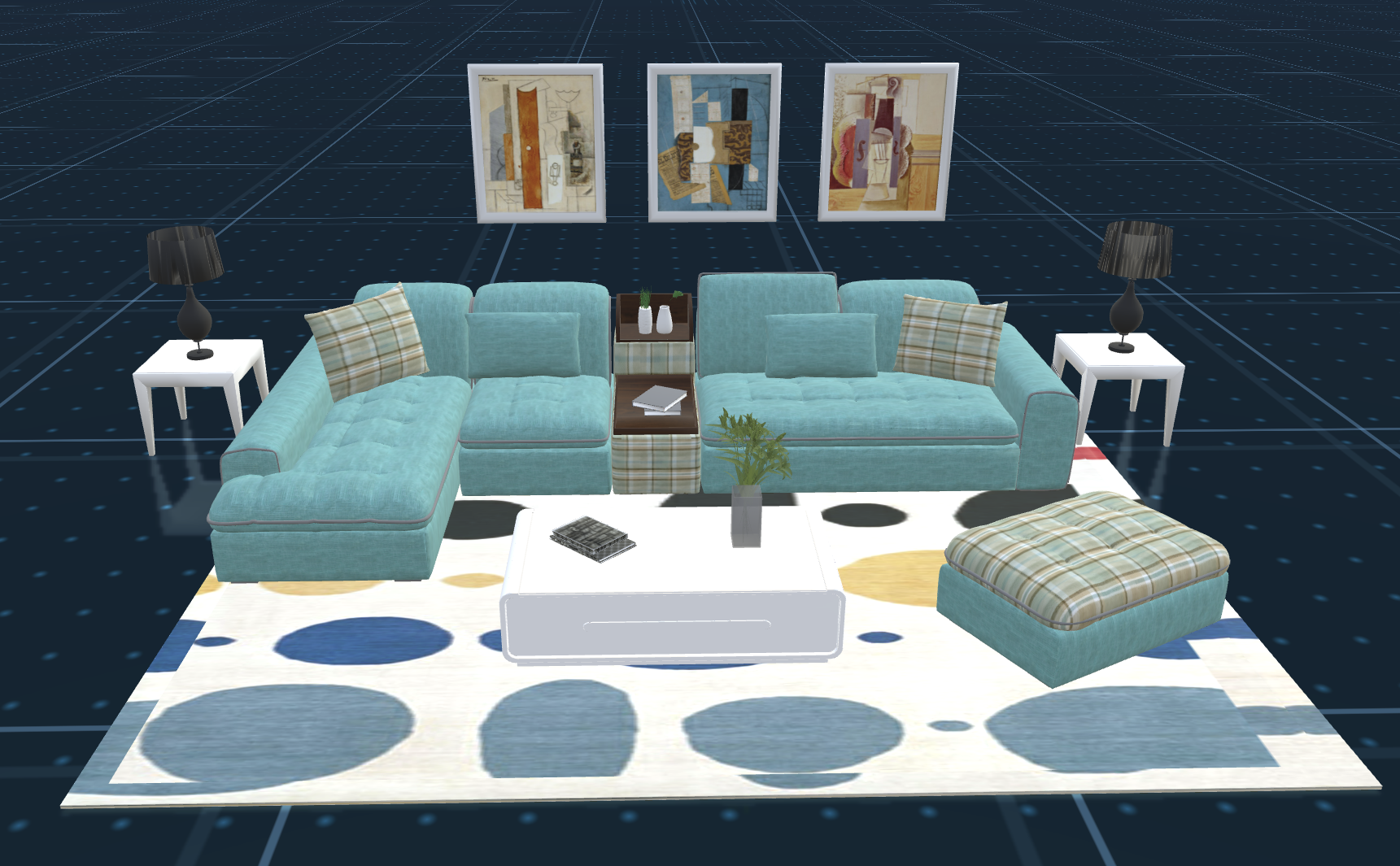

FVS中的效果



注意

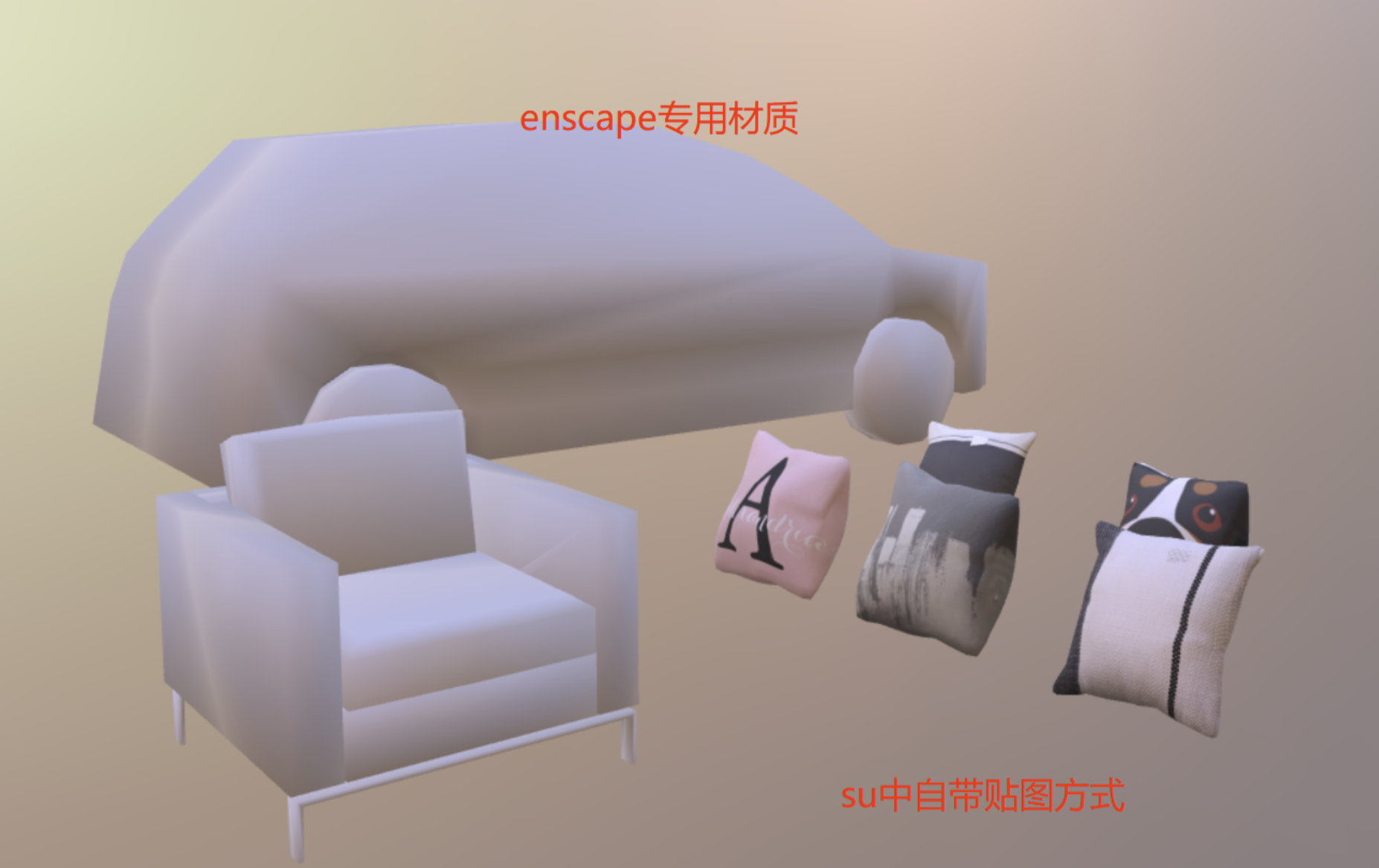

1、在skp中自带的贴图方式是可以直接导出到gltf并作为漫射贴图,但是类似enscape或是vray等专有材质则无法导出



附:测试文件

sketchup.rar (18.86 M)
