更新：
2023/8/21 新增在线效果图预览
跑道图：顾名思义就是用跑道的形式展示数据
在线效果展示
数据来源：DC中国，2021
准备工作
软件：
Finebi=6.0.11
数据：
中国国内BI软件占比
 01跑到图.xlsx (10.21 K)
注:此栗子使用的是6.0.11 版本，其它版本未进行测试，理论上适用于V5.0 、V6.0以上版本，大家可自行进行测试。
操作步骤如下:

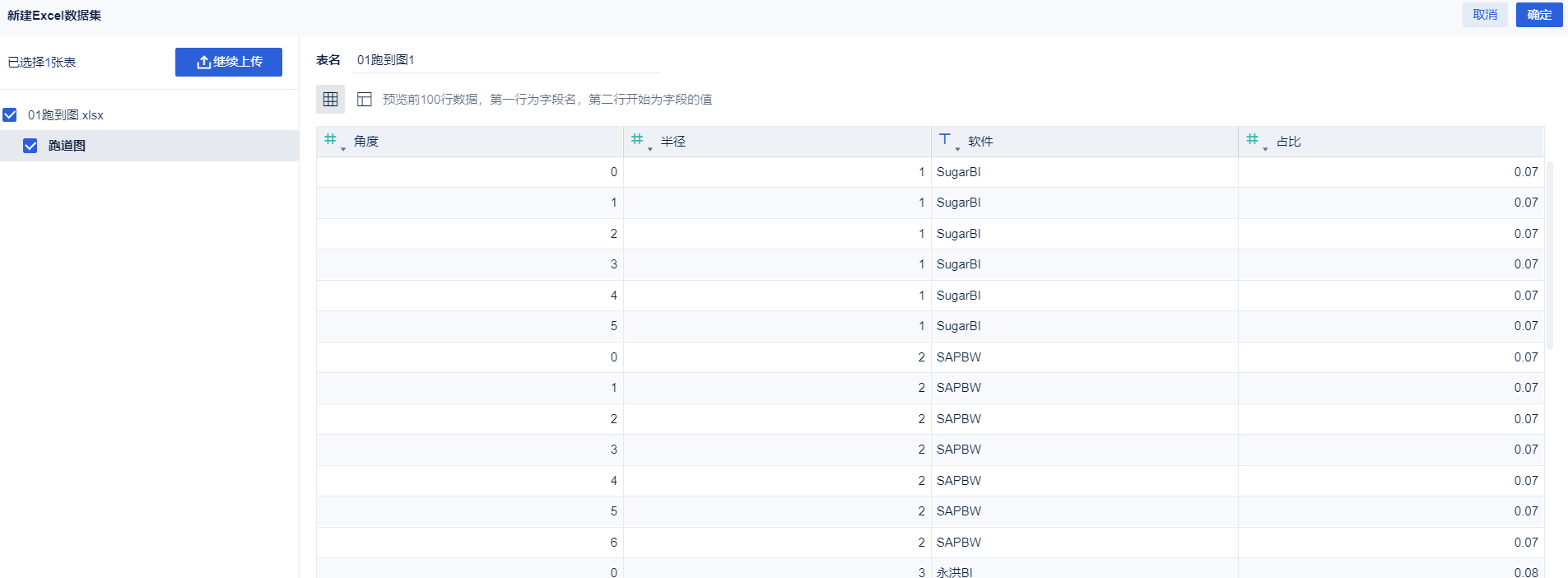

1、下载数据并导入
2、创建X轴、Y轴
X轴=${半径}*COS(${角度}*PI()/180)
Y轴=${半径}*SIN(${角度}*PI()/180)
这段公式的意思是：
已知圆心，半径，角度，求圆上的点坐标
圆心坐标：(x0,y0)
半径：r
角度：a
圆周率： PI
则圆上任一点为：（x1,y1）
x1 = x0 + r * cos(a * PI / 180 )
y1 = y0 + r * sin(a * PI / 180 )

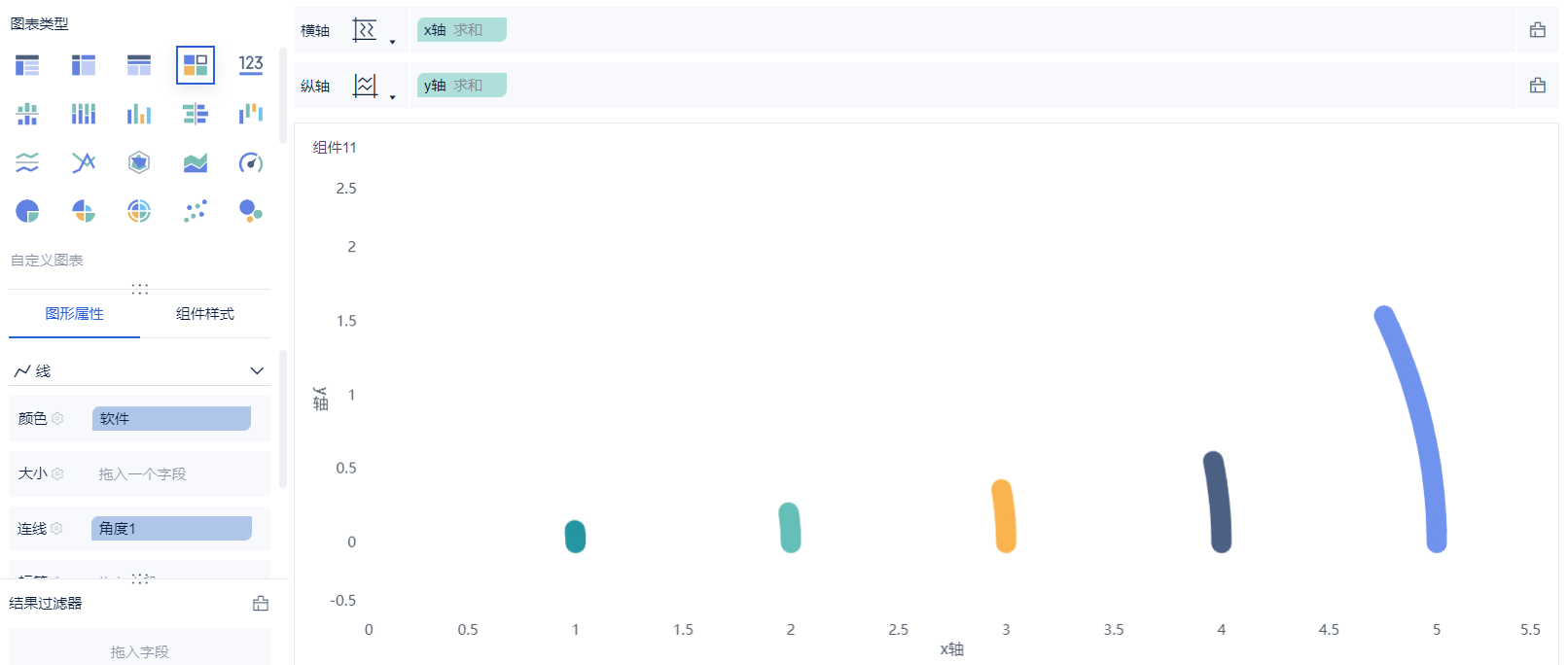

3、选择条形图并放入字段
注意：连线为维度字段，需将数值型的角度转换为维度
4、调整角度
#0.5*PI()表示逆时针旋转（角度增加） 90 度
X轴=${半径}*COS(${角度}*PI()/180+0.5*PI())
Y轴=${半径}*SIN(${角度}*PI()/180+0.5*PI())

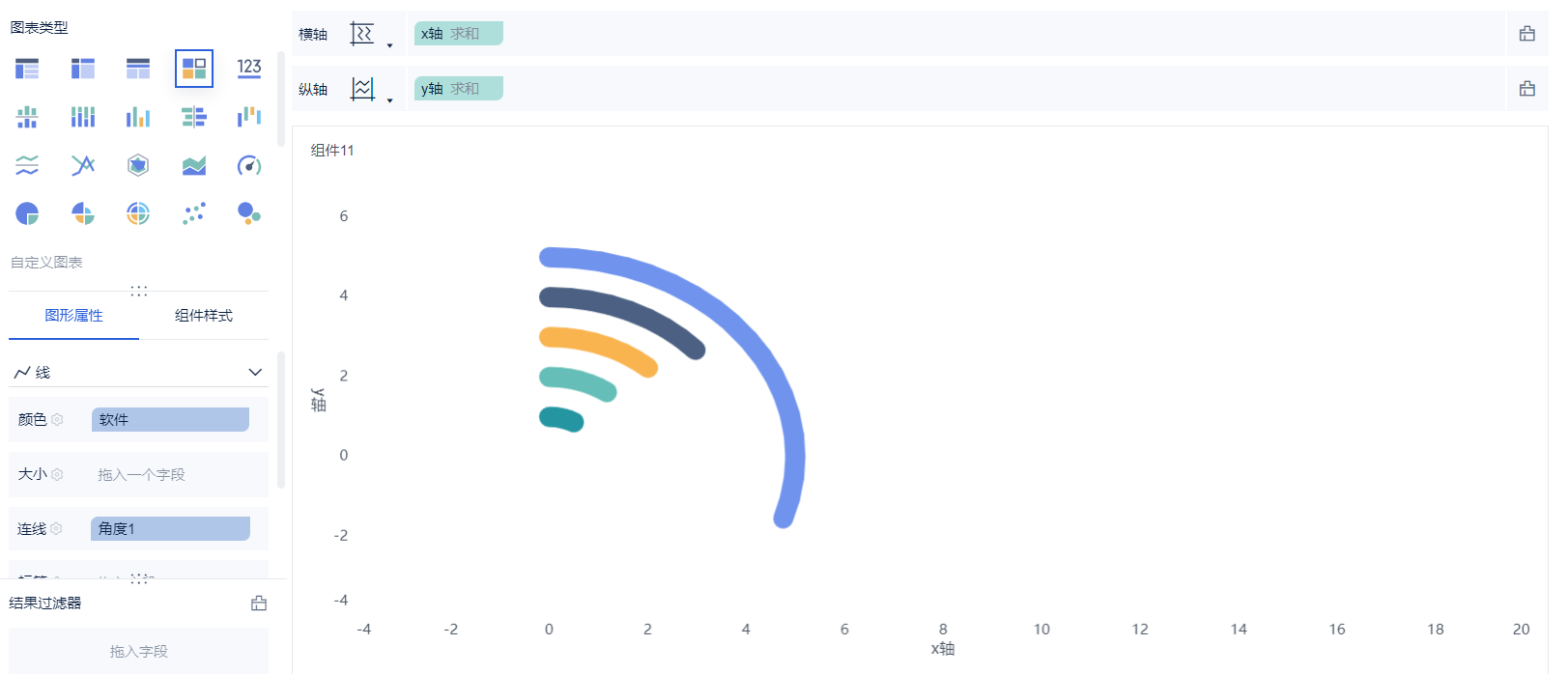

5、调整为X轴方向
X轴=-${半径}*COS(${角度}*PI()/180+0.5*PI())
Y轴=${半径}*SIN(${角度}*PI()/180+0.5*PI())
6、自定义X轴、Y轴最大、最小值
效果如下：
弧长太短了，将弧长调长后，就ok了
7、调整弧长
#PI()/30，表示对应的弧长，值越小弧长越长
X轴=-${半径}*COS(${角度}*PI()/30+0.5*PI())
Y轴=${半径}*SIN(${角度}*PI()/30+0.5*PI())
nice！效果出来了吧！
8、增加文本标签
#取角度为0的这个点
X轴1=if(${角度}=0,-${半径}*COS(${角度}*PI()/30+0.5*PI()),null)
Y轴2=IF(${角度}=0,${半径}*SIN(${角度}*PI()/30+0.5*PI()),null)
将X轴1、Y轴2放入，选择点。拖入标签中即可
今天的知识学会了吗？
访问：https://www.finebi.com/product/download，进行下载体验吧！
当然，你也可以进行线上练习
